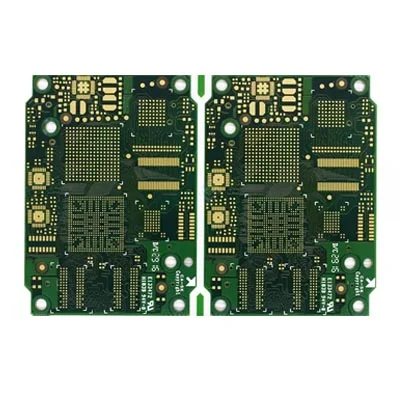

PCB digital automotivo controlado por impedância HDI de dez camadas

Por que o PCB precisa de impedância?

A Viafull é uma das Profissionais de Fornecedores de PCBs e fornecedores de PCB digital de PCBs de Ten-camadas na China.

1. Verifique a linha da tabela para considerar a instalação dos componentes eletrônicos e considere a condutividade após a inserção. Portanto, quanto menor a impedância, melhor a resistência.

2. As placas de circuito PCB devem passar por revestimento de cobre, lata de eletroplatação, soldagem de conexão e outros links de produção de processo. Os materiais usados ​​nesses links devem garantir baixa resistividade para garantir que a impedância geral da placa de circuito possa atender aos requisitos de qualidade do produto e garantir a operação normal do produto.

3. O revestimento de estanho das placas de circuito de PCB é o problema mais comum em toda a produção da placa de circuito e é um link -chave que afeta a impedância. O maior defeito da camada de revestimento de estanho químico é que é fácil mudar, e a lata é baixa, o que fará com que a placa de circuito seja difícil de soldar. A impedância excessiva leva a baixa condutividade ou desempenho de retificação instável.

4. Haverá várias transmissões de sinal nos condutores na placa de circuito PCB. Quando a taxa de transmissão aumenta, a frequência deve aumentar. Se a linha em si for diferente devido à corrosão, espessura de empilhamento, largura da linha etc., ela causará alterações no valor da impedância. Seu sinal é distorcido, resultando em uma diminuição no desempenho da placa de circuito, portanto o valor de controle precisa ser controlado em um determinado intervalo.
