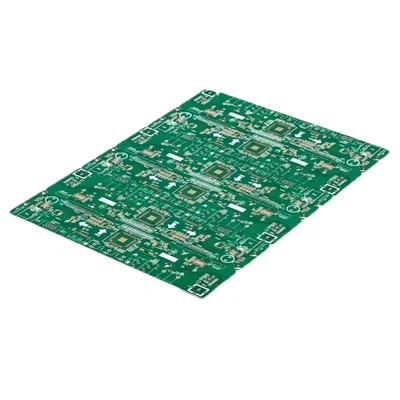

FR4 PCB de controle eletrônico de impedância

Cinco fatores que afetam a impedância

Primeiro: espessura dielétrica. O aumento da espessura dielétrica pode aumentar a impedância, enquanto a redução da espessura dielétrica pode reduzir a impedância; Diferentes comprimidos semi-sólidos têm conteúdo e espessura diferentes de cola. A espessura pressionada está relacionada à planicidade do triturador e ao programa da placa de imprensa; Para qualquer tipo de placa usada, a espessura da camada dielétrica que pode ser produzida deve ser calculada, o que é propício aos cálculos de projeto. A tolerância ao molde de teste é a chave para o controle de espessura dielétrica.

Segundo: largura da linha. O aumento da largura da linha pode reduzir a impedância, enquanto a redução da largura da linha pode aumentar a impedância. Os requisitos de controle da largura da linha podem atender melhor à lacuna dos requisitos de controle de impedância dentro da tolerância de +/- 10%. A lacuna não pode exceder 10%. A largura é controlada principalmente pelo controle de gravação. Para garantir a largura da linha, o filme de engenharia é compensado de acordo com a gravação lateral da gravura, o erro de desenho de foto e o erro de transferência gráfica para atender aos requisitos de largura da linha.

Terceiro: espessura de cobre. Reduzir a espessura da linha pode aumentar a impedância, enquanto o aumento da espessura da linha pode reduzir a impedância; A largura da linha pode ser controlada pelo controle de eletroplatação gráfica ou usando folha de cobre da espessura correspondente. O controle da espessura do cobre requer controle uniforme. Os blocos de sangramento de linhas finas e linhas de isolamento são adicionadas para evitar espessura desigual de cobre na linha, o que afeta a distribuição desigual de impedância à distribuição de cobre nas superfícies CS e SS. A placa é passada no quadro para alcançar o objetivo da espessura de cobre de dupla face.

Quarto: constante dielétrica. Melhorar a constante dielétrica pode reduzir a impedância e reduzir a constante dielétrica pode aumentar a impedância. A constante dielétrica é controlada principalmente pelo material. Diferentes placas têm diferentes constantes dielétricas. Está relacionado ao material de resina utilizado: FR4 Board, a constante dielétrica é 3. 9-4. 5, que aumentará com o aumento da frequência de uso. 3. 9 É necessário um valor de alta impedância para obter alta transmissão de sinal, para que possa haver uma baixa constante dielétrica.

Quinto: a espessura da soldagem, a soldagem impressa reduzirá a impedância externa. Em geral, a soldagem impressa pode reduzir 2 ohms de ponta e 8 ohms diferenciais. 2 vezes o valor de queda de impressão é o dobro da hora. Quando impresso mais de 3 vezes, o valor da impedância não muda mais.
