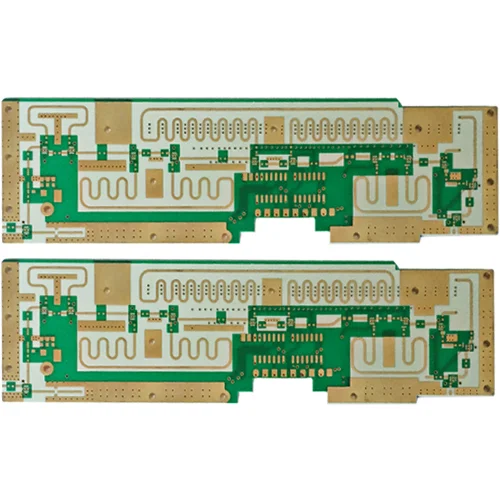

Rogers RO4003C Placa de PCB de alta frequência

RO4003C ™ Laminados

O material Rogers RO4003C é um hidrocarboneto/cerâmica reforçado com vidro de tecido proprietário que possui as propriedades elétricas do vidro PTFE/tecido e a fabricação de epóxi/vidro.

Os laminados RO4003C estão disponíveis em várias configurações com estilos de fibra de vidro 1080 e 1674, todos atendendo às mesmas especificações de desempenho elétrico laminado. Os laminados RO4003C oferecem constante dielétrica bem controlada (DK) e baixa perda enquanto usam os mesmos métodos de processamento que o epóxi/vidro padrão, mas por uma fração do custo dos laminados tradicionais de microondas. Ao contrário dos materiais de microondas baseados em PTFE, não são necessários tratamentos especiais de orifício ou procedimentos de manuseio.

O material RO4003C não contém bromo e não atende à classificação UL 94 V-0. Para aplicações ou projetos que requerem uma classificação de inflamabilidade UL 94 V-0, os laminados RO4835 ™ e RO4350B ™ atendem a esse requisito.

Características

Dk de 3. 38 +/- 0. 05

Fator de dissipação de 0. 0027 a 10 GHz

Expansão térmica de baixo eixo z a 46 ppm/° C

Benefícios

Ideal para construção de placas de várias camadas (MLB)

Baixo custo de fabricação em processos como FR-4

Projetado para aplicações sensíveis ao desempenho de alto volume

Com preços competitivos

Ficha de dados
