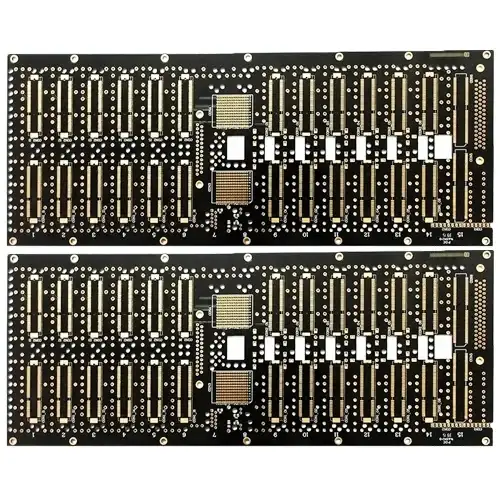

Rogers RT5870 Placa de alta frequência

Os compósitos PTFE reforçados com microfibra de vidro RT/Duroid® 5870 e 5880 são projetados para aplicações de circuito de tira de precisão e micro -tira.

As microfibras de reforço de vidro são orientadas aleatoriamente para maximizar os benefícios do reforço da fibra na orientação que é mais valiosa para o fabricante do circuito e a aplicação do circuito final.

A constante dielétrica dos laminados RT/Duroid 5870 e 5880 é consistente de painel para painel e constante em uma ampla faixa de frequência. Seu baixo fator de dissipação estende o uso de RT/duroid 5870 e 5880 à banda Ku e acima.

Os laminados RT/Duroid 5870 e 5880 são facilmente cortados, cisalhados e usinados para moldar. Eles são resistentes a todos os solventes e reagentes, quentes e frios, e geralmente são usados ​​para gravar circuitos impressos ou bordas e orifícios da placa.

Os compósitos RT/Duroid 5870 e 5880 são normalmente fornecidos como laminados com ¼ a 2 oz/ft2 (8 a 70 mícrons) de cobre eletroplinado em ambos os lados e também pode ser revestido com papel alumínio de cobre laminado para aplicações elétricas mais críticas. O revestimento com alumínio, cobre ou chapas de latão também pode ser especificado.

Ao solicitar laminados RT/Duroid 5870 e 5880, especifique espessura dielétrica, tolerância, folha de cobre laminada ou eletrodepositada e o peso da folha de cobre desejada.

Ficha de dados
