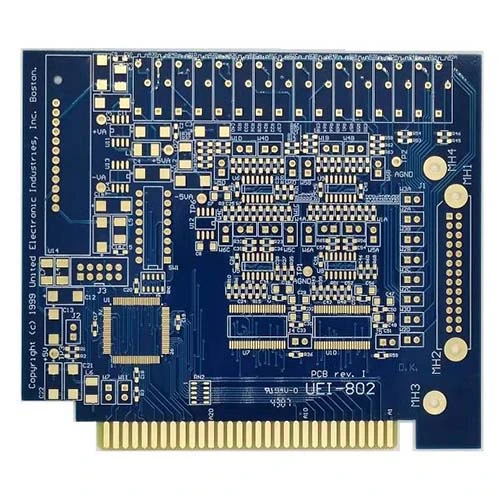

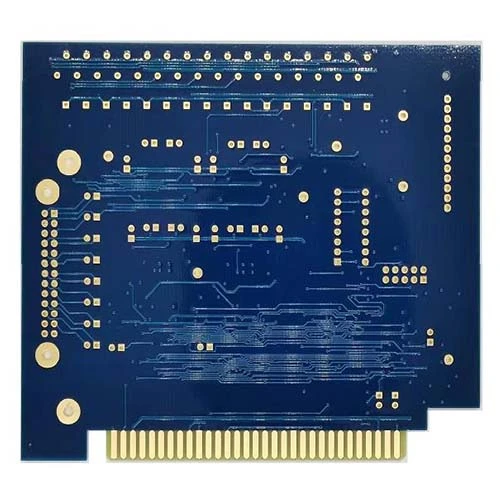

Placa de circuito de dedo dourado lacrado

Os PCBs dourados são aqueles com almofadas de ouro, geralmente usadas como conectores de borda.

O revestimento químico em ouro tem excelente soldabilidade, mas o processo de deposição química significa que é muito macio e fino para suportar o desgaste repetido. O revestimento de ouro é mais espesso e mais difícil, tornando-o ideal para reaparecer os contatos do conector da borda de PCB. Os PCBs de ouro geralmente precisam ser chanfrados no conector da borda para garantir uma inserção fácil. A chareragem pode ser especificada nos detalhes do pedido, se especificamente declarado.

Os dedos dourados são as postagens banhadas a ouro que você vê na borda de conexão de uma placa de circuito impresso (PCB). O objetivo dos dedos dourados é conectar PCBs auxiliares à placa -mãe do computador. Os dedos de ouro da PCB também são usados ​​em uma variedade de outros dispositivos que se comunicam por meio de sinais digitais, como smartphones de consumidores e relógios inteligentes. Como a liga possui excelente condutividade elétrica, é usada como ponto de conexão no PCB.

Existem dois tipos de ouro adequados para o processo de eletroplicação de dedos de ouro de PCB:

Gold de imersão em níquel eletrônico (enig): Este ouro é mais econômico e mais fácil de soldar do que o ouro eletroplinado, mas sua composição macia e fina (geralmente 2-5U ”) torna o enig inadequado para os efeitos de desgaste e rasgo de tampão de placa de circuito e desgaste.

Os dedos dourados permitem que diferentes placas de circuito se comuniquem. Da energia ao equipamento, os sinais devem passar entre vários contatos para executar um determinado comando. Quando um comando é pressionado, o sinal é passado entre uma ou mais placas antes de ser lido. Por exemplo, se você pressionar um comando remoto em um dispositivo móvel, o sinal será enviado do dispositivo habilitado para PCB na sua mão para uma máquina próxima ou distante, que por sua vez recebe o sinal através de sua própria placa de circuito. O processo de revestimento dos dedos dourados envolve muitos passos meticulosos. Isso garante que todas as placas de circuito que saem da linha de produção estejam equipadas com o equipamento correto para conduzir perfeitamente o sinal. Os padrões envolvidos no processo de eletroplatação também ajudam a garantir que os dedos de ouro em cada placa de circuito correspondam perfeitamente aos soquetes correspondentes em uma determinada placa -mãe. Para garantir que todos esses dedos e soquetes de ouro se encaixem, cada PCB deve passar em uma série de inspeções e testes de defeito. Se o revestimento de ouro na placa de circuito não for suave o suficiente ou não aderir à superfície suficientemente, os resultados não serão bons o suficiente para liberação comercial. Para que o dedo dourado da PCB se reúna, o processo de eletroplicação deve ser realizado em uma etapa em que os detalhes ao redor da placa de circuito sejam concluídos pela primeira vez. Quando os dedos precisam ser revestidos, o níquel é aplicado ao cobre. Em seguida, o acabamento da superfície é aplicado por último. Quando tudo estiver pronto, a placa é inspecionada sob uma lupa e testada para adesão.

Durante o processo de eletropliação de dedos de ouro PCB, certos padrões devem ser seguidos para que os dedos funcionem corretamente. O design do próprio PCB também deve considerar o comprimento apropriado do dedo e a área necessária para o alinhamento.

Independentemente do objetivo ou tamanho do próprio PCB, as seguintes regras sempre se aplicam ao design do dedo dourado:

O orifício banhado pelo orifício não deve estar próximo ao dedo dourado, o dedo dourado não deve ter nenhum contato com a máscara de solda ou a tela de seda, e os dois devem ser mantidos a uma certa distância, e o dedo dourado deve sempre enfrentar o meio do PCB (se você quiser um chanfro de borda) se alguma dessas regras não for seguida durante o processo de mete -mãe da PCB. Ou, o PCB não pode ser inserido corretamente no slot correspondente na placa -mãe. O ouro é usado nos dedos do conector em uma PCB. A força do ouro permite que os dedos dourados sejam inseridos e ejetados centenas de vezes sem desgastar os contatos da conexão. Sem a proteção do revestimento de ouro, uma placa de circuito pode facilmente perder sua conexão após alguns usos.

Você pode se perguntar por que o ouro é melhor do que outros tipos de metais. Afinal, o ouro é um dos elementos naturais mais raros e caros. Não seria mais econômico colocar as bordas da conexão de uma PCB com cobre ou níquel? No entanto, a funcionalidade necessária de uma placa de circuito impressa requer ouro. À medida que os PCBs evoluíram para sua forma moderna, o ouro foi determinado como o metal de contato de conexão mais adequado devido a vários fatores. As principais vantagens do ouro são a condutividade e a resistência à corrosão da liga. Para aumentar a força, o ouro usado nas placas de circuito impresso é frequentemente combinado com níquel ou cobalto, o que fornece maior resistência ao desgaste em face da atividade constante da PCB.
