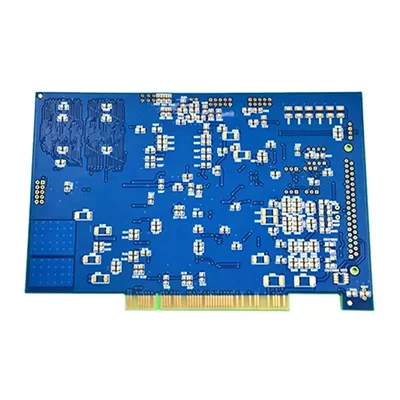

Controle da placa-mãe de dedo dourado de várias camadas PCB

Processamento detalhado de PCB Gold Fingers:

1. Para placas de PCB que precisam estar frequentemente conectadas e desconectadas, os dedos dourados geralmente precisam ser com dificuldade para aumentar a resistência ao desgaste dos dedos dourados.

2. Os dedos de ouro precisam ser inclinados para trás, geralmente 45 °, outros ângulos como 20 °, 30 °, etc. Se o design não se inclinar para trás, há um problema. A seta na figura abaixo mostra um ângulo de inclinação de 45 °:

3. O dedo dourado precisa fazer uma janela de soldagem inteira. O pino não precisa abrir a malha de aço;

4. A distância mínima entre os Shenxi e Shenyin Pads é de 14 milhões. Recomenda -se que o bloco esteja a mais de 1 mm da posição do dedo, incluindo o Via Pad;

5. Não aplique cobre na superfície do dedo dourado.
