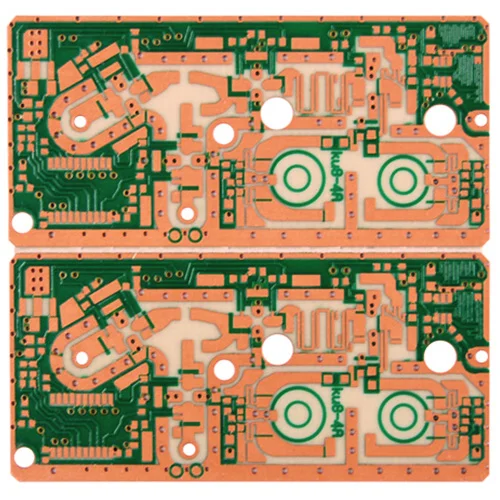

Placa de alta frequência de isola

Aplicações:

A Viafull é o fabricante profissional, gostaríamos de fornecer a você uma placa de alta frequência isola e ofereceremos o melhor serviço pós-venda e entrega oportuna.

Computação automotiva, backplane, RF/microondas, de ponta

Integridade de sinais, médicos, militares, dispositivos móveis/aparelhos sem fio

Ferrovia, servidores, interruptores/roteador, gerenciamento térmico, infraestrutura sem fio

O que significa Isola PCB?

Esse tipo de placa de circuito impresso é complexo e fabricado usando laminados de alto desempenho. Ele contém componentes de resina projetados para atender aos exigentes requisitos de desempenho.

Esse tipo de PCB é usado na maioria dos dispositivos eletrônicos, como equipamentos aeroespaciais e eletrônicos de consumo sofisticados.

Tipos de materiais usados ​​em Isola PCBs

Existem materiais usados ​​para fabricar PCBs de isola. Alguns deles incluem:

Predeg

Este termo está associado à indústria da PCB. Isso é chamado de "pré -registro". Este é um material dielétrico que fornece isolamento elétrico, bem como outras funções importantes. É feito de um tecido de fibra de vidro infundido com uma resina formulada exclusivamente.

Esta resina combina diferentes propriedades térmicas, elétricas e físicas com o pré -gravador. Isso é importante para a operação correta do ISOLA PCB.

Laminado revestido de cobre

Isso inclui um laminado prévio com uma fina camada de folha de cobre nas duas extremidades. Essa laminação é obtida compactando uma ou mais camadas de cobre e pré -gravuras juntas sob condições extremas de calor, pressão e vácuo.

Construindo PCBs Isola Multiladas de Camadas

Predeg e CCL são usados ​​para fabricar PCBs de isola multicamadas através de operações complexas envolvendo vários processos que são frequentemente repetidos.

A superfície de cobre do laminado é gravada. Isso é para produzir circuitos eletrônicos. Em seguida, os laminados são montados inserindo uma ou mais camadas de pré -gravador entre cada laminado gravado para formar uma estrutura multicamada.

Em seguida, a eletroplicação e a perfuração formam interconexões elétricas entre as camadas de PCB. O ISOLA PCB resultante é um gadget de interconexão, onde os semicondutores e outros componentes são montados.

Aplicativos ISOLA PCB

Os laminados e pré -gravores da ISOLA PCB são usados ​​em diferentes dispositivos e eletrônicos avançados, incluindo:

Aplicações aeroespaciais

Aplicações eletrônicas militares

Aplicações de equipamentos industriais

Eletrônica de consumo sofisticada

Networking e outros equipamentos de comunicação

Aplicações automotivas

Aplicações de dispositivos médicos

Quais materiais são usados ​​no sistema de resina de PCBs Isola?

Os PCBs de isola usam pré-gravores sem fluxo, que são baseados em poliimidas e são adequados para aplicações de PCB que requerem altas temperaturas.

Eles usam um sistema de resina retardante de chama de poliimida, ideal para aplicações que requerem desempenho superior e propriedades térmicas. Os pré -registros de Isola usam uma mistura de poliimida e resinas termoplásticas que podem ser totalmente curadas sem o uso de metileno diianilina (MDA).

Isso resulta em um polímero com um TG alto, sem os problemas de fragilidade e baixa resistência à união inicial. Como resultado, o sistema de resina de ISOLA PCBs é muito superior à estrutura de resina das poliimidas tradicionais de termosmais.

Características de Isola Prepregs

Aqui estão algumas das principais características dos materiais ISOLA PCB:

Mantém a força de união a altas temperaturas

Disponível em opções sem halogênio

Maior desempenho térmico

Reduz a delaminação devido à usinagem

Melhora a processabilidade devido à redução da fragilidade

Longa vida útil do sistema de resina
