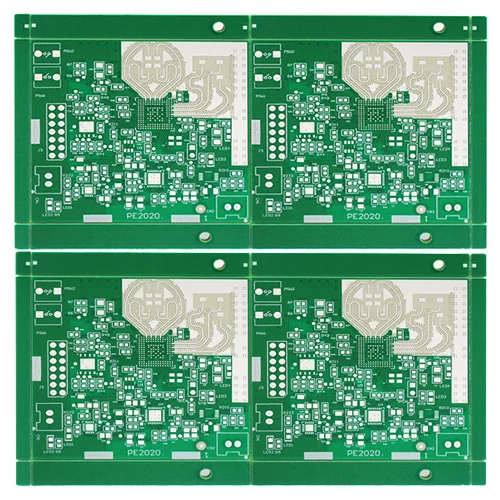

Placa de PCB de alta frequência híbrida

PCB híbrido é comumente usado em produtos da série de RF de microondas

Encontre uma enorme seleção de placa de PCB de alta frequência híbrida da China na Viafull. Forneça serviço profissional pós-venda e o preço certo, ansioso pela cooperação. Com o rápido desenvolvimento da tecnologia de comunicação eletrônica, a fim de obter transmissão de sinal de alta e alta fidelidade, cada vez mais PCBs de radiofrequência de microondas são usados ​​em equipamentos de comunicação. Os materiais dielétricos utilizados em placas de circuito híbrido de alta frequência têm excelentes propriedades elétricas e boa estabilidade química, que são manifestadas principalmente nos quatro aspectos a seguir.

1. A PCB híbrida tem as características da baixa perda de transmissão de sinal, tempo de atraso de transmissão curto e baixa distorção de transmissão de sinal.

2. Excelentes propriedades dielétricas (refere -se principalmente a baixa constante dielétrica relativa DK, baixo fator de perda dielétrica DF). Além disso, as propriedades dielétricas (DK, DF) permanecem estáveis ​​sob alterações ambientais, como frequência, umidade e temperatura.

3. Controle de impedância característica de alta precisão.

4. A PCB híbrida possui excelente resistência ao calor (TG), processabilidade e adaptabilidade.

PCBs híbridos de alta frequência de microondas são amplamente utilizados em equipamentos de comunicação, como antenas sem fio, antenas recebidas em estação base, amplificadores de energia, sistemas de radar, sistemas de navegação etc.

Com base em um ou mais fatores, como economia de custos, melhorar a resistência à flexão e controlar a interferência eletromagnética, o projeto de laminação de alta frequência deve usar pré-gravador de alta frequência com baixo fluxo de resina e substrato FR-4 com superfície dielétrica lisa. Laminado composto de alta frequência. Nesse caso, há um grande risco de controle de adesão ao produto durante o processo de prensagem.

Microondas Hybrid PCB Método de empilhamento de PCB e características

1. Estrutura de laminação composta de profundidade controlável de PCB híbrida de alta frequência, a PCB híbrida híbrida de alta frequência inclui camada de cobre L1 (folha de alta frequência), camada de cobre L2 (folha de PP), camada de cobre L3 (substrato de resina epóxi), camada de cobre L4 na sequência; As camadas de cobre L2, L3, L4 recebem slots do mesmo tamanho na mesma posição; A camada de cobre L4 é organizada com material tampão de três em um de dentro para fora, e a placa de aço e o papel Kraft são empilhados de fora para fora em sequência; A placa de alumínio, a placa de aço e o papel Kraft são empilhados na camada de cobre L1 de dentro para fora.

2. De acordo com o primeiro recurso, o material tampão três em one é um material tampão imprensado entre duas camadas de filme de liberação.

3. De acordo com o primeiro recurso, a estrutura laminada da placa híbrida profunda controlada pela placa de alta frequência da presente invenção é caracterizada na medida em que a folha de alta frequência é uma placa de politetrafluoroetileno.

As características de expansão e contração da placa composta de PCB híbrida de alta frequência são diferentes das do substrato de resina epóxi comum, de modo que a deformação e o encolhimento da placa são difíceis de controlar, e o método de processamento de primeira grooving e, em seguida, pressionará o problema das dentes de metal na placa. O material de buffer de três em one é definido em um lado da ranhura e o material tampão pode ser preenchido no orifício da ranhura durante a prensagem para evitar o problema dos amolgadelas. A pressão do tampão de papel Kraft é colocada em ambos os lados do papelão para equilibrar a transferência de calor uniformemente e a placa de aço é definida para garantir a condução uniforme de calor durante a prensagem, de modo que a prensagem seja plana e o calor e a pressão durante o processo de prensagem sejam equilibrados, de modo a controlar melhor a curvatura e a expansão da placa.

Com o rápido desenvolvimento da tecnologia de comunicação 5G, os requisitos de frequência mais altos são apresentados para equipamentos de comunicação. Existem muitos PCBs híbridos de alta frequência de microondas no mercado. A tecnologia de fabricação desses PCBs híbridos de alta frequência de microondas também apresenta requisitos mais altos. Ficamos especializados no processamento do IPCB há mais de 10 anos e podemos fornecer serviços de fabricação de PCB híbridos de várias camadas. Temos todo o equipamento necessário para todo o processo de produção de PCB híbrido de várias camadas, em conformidade com o sistema de gerenciamento padrão ISO9001-2000 International e passou a certificação do sistema IATF16949 e ISO 14001. Nossos produtos passaram a certificação UL e cumprem os padrões IPC-A-600G e IPC-6012A. Podemos fornecer amostras de PCB hybrides de alta frequência de alta qualidade e alta adaptação e serviços de PCB e serviços em lote.
