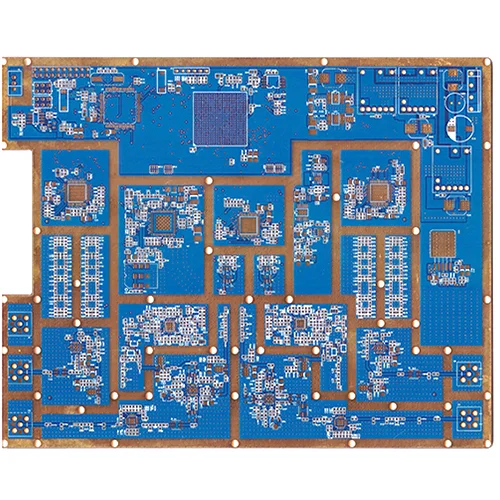

PCB híbrido de alta frequência

Onde as placas de mistura de alta frequência são usadas?

Receptores de satélite, antenas de estação base, transmissão de microondas, telefones de carro, sistemas de posicionamento global, comunicações por satélite, conectores de equipamentos de comunicação, receptores, osciladores de sinais, redes de eletrodomésticos, computadores de alta velocidade, osciloscópios, instrumentos de teste de IC, etc., comunicações de alta frequência. Comunicações de frequência intermediária, transmissão de alta velocidade, alta confidencialidade, alta qualidade de transmissão, processamento de alta capacidade de armazenamento e outros campos de comunicação e computador requerem placas de circuito impresso por microondas de alta frequência.

Microondas Hybrid PCB Método de empilhamento de PCB e características

1. Estrutura de laminação composta de profundidade controlável de PCB híbrida de alta frequência, a PCB híbrida híbrida de alta frequência inclui camada de cobre L1 (folha de alta frequência), camada de cobre L2 (folha de PP), camada de cobre L3 (substrato de resina epóxi), camada de cobre L4 na sequência; As camadas de cobre L2, L3, L4 recebem slots do mesmo tamanho na mesma posição; A camada de cobre L4 é organizada com material tampão de três em um de dentro para fora, e as placas de aço e o papel Kraft são empilhados de fora para o exterior; Placas de alumínio, placas de aço e papel kraft são empilhadas na camada de cobre L1 de dentro para fora.

2. De acordo com o primeiro recurso, o material tampão três em one é um material tampão imprensado entre duas camadas de filme de liberação.

3. De acordo com o primeiro recurso, a estrutura laminada da placa mista de profundidade controlada pela placa de alta frequência da presente invenção é caracterizada em que a folha de alta frequência é uma folha de politetrafluoroetileno.

As características de expansão e contração da placa composta de PCB híbrida de alta frequência são diferentes das do substrato de resina epóxi comum, de modo que a deformação e o encolhimento da placa são difíceis de controlar, e o método de processamento de primeira ranhura e depois a pressão causará as dentes de metais do Conselho. O material de buffer de três em one é definido em um lado da ranhura e o material tampão pode ser preenchido no orifício da ranhura durante a prensagem para evitar o problema dos amolgadelas. A pressão do tampão de papel Kraft é colocada em ambos os lados do papelão para equilibrar a transferência de calor uniformemente e a placa de aço é definida para garantir a condução uniforme de calor durante a prensagem, de modo que a prensagem seja plana e o calor e a pressão durante o processo de prensagem sejam equilibrados, de modo a controlar melhor a curvatura e a expansão da placa.

Com o rápido desenvolvimento da tecnologia de comunicação 5G, os requisitos de frequência mais altos são apresentados para equipamentos de comunicação. Existem muitos PCBs híbridos de alta frequência de microondas no mercado. A tecnologia de fabricação desses PCBs híbridos de alta frequência de microondas também apresenta requisitos mais altos. Ficamos especializados no processamento do IPCB há mais de 10 anos e podemos fornecer serviços de fabricação de PCB híbridos de várias camadas. Temos todo o equipamento necessário para todo o processo de produção de PCB híbrido de várias camadas, em conformidade com o sistema de gerenciamento padrão ISO9001-2000 International e passou a certificação do sistema IATF16949 e ISO 14001. Seus produtos passaram a certificação UL e cumprem os padrões IPC-A-600G e IPC-6012A. Podemos fornecer amostras de PCB hybrides de alta frequência de alta qualidade e alta adaptação e serviços de PCB e serviços em lote.
