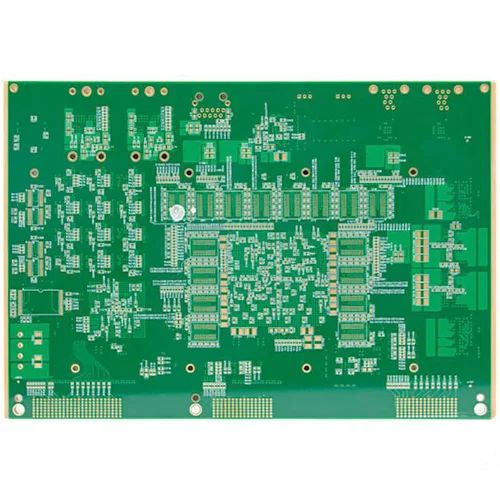

24 camadas de alta densidade de alta velocidade PCB

O que é um PCB de 24 camadas?

A PCB de alta velocidade de alta qualidade de alta qualidade é oferecida pelo fabricante da China Viafull. Compre PCB de alta velocidade de alta velocidade de 24 camadas, que é de alta qualidade diretamente com o preço baixo. Uma PCB de 24 camadas é uma placa multicamada avançada com 24 camadas de cobre. O PCB inclui uma camada de sinal, uma camada de terra e uma camada de potência. Além disso, este PCB consiste em tela de seda, máscara de solda, etc. Um PCB de 24 camadas tem cerca de 5 mm de espessura. Ele fornece estabilidade dimensional devido ao número de camadas nele.

O fabricante organiza a camada terrestre e a camada de sinal de maneira eficaz. Isso ajuda a garantir que o PCB seja compatível com os aplicativos HDI. Essas aplicações são interconexões de alta densidade. Os materiais utilizados no PCB de 24 camadas garantem uma baixa constante dielétrica. Além disso, o material dielétrico usado nesta placa multicamada avançada é fino. Portanto, isso ajuda a criar um acoplamento apertado entre as camadas.

Materiais de PCB de 24 camadas

Um PCB de 24 camadas contém diferentes materiais em seu processo de fabricação. Ele usa materiais como folha de cobre, FR4, CEM3 e resina epóxi. Neste PCB, o fabricante lamina a folha de cobre e o material de resina de fibra de vidro juntos. O FR4 é um material de PCB que fornece rigidez suficiente na eletrônica. Fornece temperatura de transição vítrea suficiente.

Além disso, o material possui excelente resistência à umidade. Isso significa que os PCBs contendo FR4 podem suportar altas temperaturas. Além disso, esse material possui força dielétrica adequada.

Silkscreen, FR4 e máscara de solda são os materiais básicos de PCBs de 24 camadas. A alta temperatura de transição de vidro é uma característica importante de 24 PCBs de 24 camadas.

Outros materiais utilizados na fabricação de PCB de 24 camadas incluem folha de cobre e pré -gravador. PCBs de 24 camadas podem ter diferentes espessuras de cobre. A espessura do cobre e o número de camadas ajudam a conduzir cargas de alta corrente.

O que é o empilhamento de PCB de 24 camadas?

O empilhamento de PCB de 24 camadas é o arranjo de camadas superiores na placa de circuito. Em um PCB de várias camadas, existem várias maneiras de colocar camadas de cobre no quadro. Os fabricantes consideram vários fatores importantes antes de organizar uma pilha de várias camadas.

Em uma pilha de 24 camadas, existem camadas de roteamento, camadas de terra e camadas de potência. As camadas de roteamento podem ser as camadas superior, médio ou inferior. As camadas de solo e poder são muito importantes nessa pilha.

As camadas de roteamento criam interconexões entre os componentes. Os fabricantes podem colocar a camada de fiação na parte inferior, superior ou média. Isso depende dos requisitos de inscrição do Conselho. O roteamento de sinal é uma parte crítica de uma placa multicamada. A estrutura de empilhamento de um PCB de 24 camadas determina sua funcionalidade. Uma pilha bem alinhada garantirá o roteamento de sinal no PCB.

Fabricação de PCB de 24 camadas

A fabricação de um PCB de 24 camadas envolve certos processos. Como este PCB possui dez camadas de material condutor, sua fabricação é complexa. Os fabricantes laminam o núcleo e as camadas pré -gravadoras sob alta pressão e alta temperatura.

Durante esse processo, os fabricantes garantem que não haja ar entre as camadas de PCB. Eles também garantem que o adesivo que protege as camadas derrete adequadamente. Uma PCB de 24 camadas consiste em uma variedade de materiais. O núcleo e o pré -gravador são materiais semelhantes. No entanto, o pré -gravador é mais dúctil que o núcleo. Isso ocorre porque não está totalmente curado. Quando os fabricantes aplicam altas temperaturas à pilha, o pré -prega derrete. As camadas são então conectadas juntas. Após o resfriamento, o resultado é uma placa sólida de 24 camadas. Os fabricantes aplicam máscara de solda à placa multicamada. O papel da máscara de solda é impedir que os traços de curta duração. As camadas internas de uma placa multicamada incluem fibra de vidro e núcleo epóxi, e pré -registrar lamina essas camadas juntas. Os fabricantes empilham as camadas internas para garantir que as camadas estejam alinhadas.

O processo de produção de um PCB de 24 camadas é descrito brevemente da seguinte forma:

Imagem de camada interna e gravura

Laminação da camada interna

Placa de perfuração

Imagem externa da camada

Revestimento e gravação

Arrancada de gravura da camada externa

Máscara de solda

Impressão da tela

Teste

Vantagens do PCB de 24 camadas

Este PCB ajuda a aprimorar a funcionalidade dos dispositivos eletrônicos. A placa de 24 camadas tem grandes vantagens necessárias para o projeto. Algumas dessas vantagens são:

Design compacto

O PCB de 24 camadas suporta design compacto. A camada de terra e a camada de sinal do PCB se sobrepõem. Esta placa é ideal para dispositivos pequenos, como laptops, telefones celulares, etc. Os dispositivos eletrônicos estão ficando menores e mais complexos. O PCB de 24 camadas é ideal para dispositivos complexos e em miniatura.

Adequado para diferentes temperaturas

O PCB de 24 camadas pode funcionar em diferentes temperaturas. Este PCB foi projetado para funcionar em diferentes temperaturas. A placa de 24 camadas é ideal para aplicações de alto desempenho e de ponta.

Condução de alta corrente

Outra vantagem importante desse tipo de PCB é a capacidade de transportar cargas altas de corrente. O PCB está disponível com diferentes espessuras de cobre. Pode suportar alta potência.

Alta funcionalidade

PCBs 24 camadas são muito práticas. Portanto, eles são amplamente utilizados em projetos de interconexão de alta densidade e de alta potência. Além disso, os PCBs também melhoram a eficiência de projetos de alta velocidade.
