O PCB híbrido de alta frequência Viafine é o futuro da comunicação de alta velocidade?

Com o desenvolvimento do 5G, do radar, da comunicação por satélite e das redes sem fio de alta velocidade,PCB de alta frequências são cada vez mais utilizados em equipamentos de comunicação e produtos eletrônicos. A Viafine, como fabricante profissional na China, há muito se concentra em P&D e fabricação de PCBs híbridos de alta frequência, fornecendo soluções de placas híbridas de alta frequência de alta qualidade, alta estabilidade e multicamadas. Este artigo apresentará de forma abrangente os parâmetros do produto PCB híbrido de alta frequência da Viafine, projeto estrutural, vantagens técnicas e preocupações do cliente, ajudando os compradores globais a compreender seu valor central e potencial de aplicação.

I. Introdução aos PCBs híbridos de alta frequência Viafine

ViafinaPCBs híbridos de alta frequência são placas de circuito compostas que combinam materiais de alta frequência com placas epóxi tradicionais. Eles apresentam baixa perda de transmissão de sinal, controle de impedância de alta precisão e boa estabilidade térmica e são amplamente utilizados em:

Antenas de recepção de estação base sem fio
Amplificadores de potência
Sistemas de radar
Sistemas de navegação
Equipamento de transmissão de sinal de alta velocidade

Vantagens principais: Baixa distorção de sinal, curto atraso de transmissão, alta resistência térmica, alta adaptabilidade e alta processabilidade. Através de uma estrutura de empilhamento razoável e um design de material tampão três em um, os problemas de empenamento e encolhimento das placas compostas de alta frequência durante a prensagem a quente são efetivamente resolvidos.

A Viafine oferece certificação CE e mantém um grande estoque, proporcionando aos compradores globais preços de fábrica competitivos e serviço pós-venda profissional.

II. Parâmetros técnicos de PCB híbrido de alta frequência

Para atender aos requisitos precisos de vários dispositivos de comunicação para transmissão de sinal de alta frequência, os parâmetros técnicos do PCB híbrido de alta frequência da Viafine são os seguintes:

1. Lista de parâmetros do produto principal

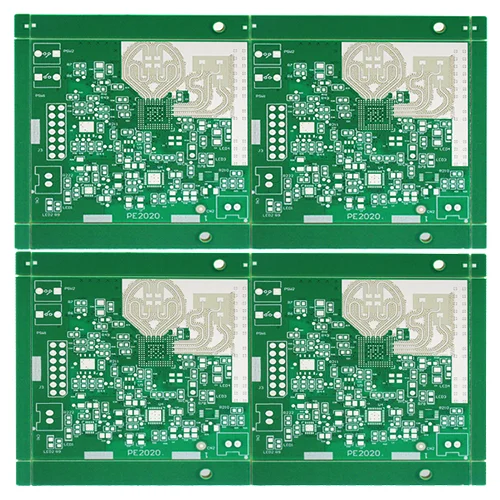

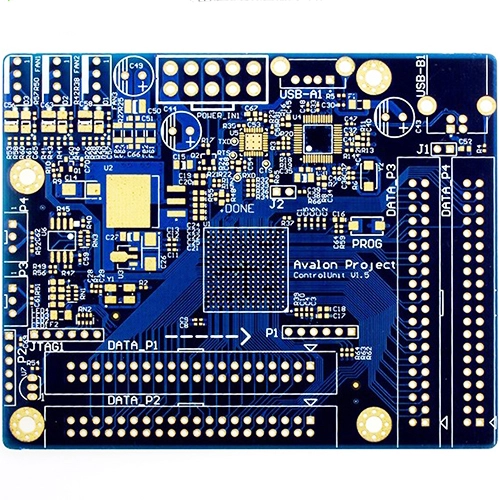

Nome do produto: Placa PCB híbrida de alta frequência

Marca: Viafine

Material: Rogers 4835 + IT180A

Número de camadas: 6L

Espessura de cobre: ​​1 onça

Espessura da placa: 1,2 mm

Diâmetro mínimo do furo: 0,15 mm

Largura mínima da linha: 0,1 mm

Espaçamento mínimo entre linhas: 0,1 mm

Tratamento de Superfície: Ouro de Imersão

Frequência aplicável: comunicação por microondas de alta frequência

Controle de Impedância: Preciso ±5%

Desempenho de isolamento: alta estabilidade

Desempenho térmico: TG ≥ 180°C

Classificação de incêndio: UL94V-0

III. Estrutura e recursos de empilhamento de PCB híbrida de alta frequência

O PCB híbrido de alta frequência emprega uma estrutura de empilhamento multicamadas durante a fabricação, alcançando excelente desempenho elétrico e resistência mecânica por meio de um design preciso:

Design de empilhamento

Camada de cobre L1 (placa de alta frequência) → Camada de cobre L2 (placa PP) → Camada de cobre L3 (substrato de resina epóxi) → Camada de cobre L4. As camadas de cobre L2, L3 e L4 possuem slots do mesmo tamanho no mesmo local. A camada de cobre L4 incorpora um material de amortecimento três em um.

Material de amortecimento três em um

Composto por duas camadas de filme removível, preenche as ranhuras durante a prensagem a quente, evitando amassados ​​​​no metal e mantendo o nivelamento da superfície da placa.

Design de prensagem uniforme a quente

Placas de alumínio, placas de aço e camadas de amortecimento de papel kraft são empilhadas nas camadas interna e externa da placa de alta frequência, respectivamente, garantindo aquecimento uniforme durante a prensagem a quente e controlando o empenamento e expansão da placa.

Características dos materiais

A placa de alta frequência utiliza politetrafluoroetileno (PTFE), que possui características de expansão térmica diferentes das placas à base de epóxi. Através de um controle de processo razoável, é alcançada uma moldagem de placa de alta confiabilidade.
